Panduan Simple Membuat Lifting Jack Sederhana

Halo sobat, welcome back to my blog AGAIN. Hari ini kita bakal bahas tentang DIY lagi. Dijamin dah ntar karyanya gabakalan kalah sama artikel sebelumnya. Dari judulnya kalian pasti udah tau kalau kali ini kita bakalan bahas tentang " panduan simple membuat lifting jack sederhana ". Mungkin sebagian dari kalian ngga tau apa itu lifting jack. Tapi kalau udah liat gambar dibawah kalian pasti tau banget. Ini dia....

Hayoo, pasti udah pada tau kan benda diatas. Yap itu namanya lifting jack ( baru tau juga sih XD ). Kali ini kita bakalan membuat benda diatas menggunakan barang - barang bekas. Langsung aja cekibrayy...

Cara Membuat Lifting Jack Dari Barang Bekas

Oke seperti biasa kalian siapkan pensil sama kertas buat nulis bahan dan peralatan apa saja yang dibutuhkan untuk membuat lifting jack nya nanti. Bahannya murah kok, santai aja ga bakal bikin kanker ( kantong kering XD ).

Bahan     : Kertas karton / kardus / stik es krim

                Lidi / tusuk gigi

                Sedotan bekas

                Lem tembak / lem G

                Mainan suntik - suntikan

                Selang dan air

Alat        : Silet

                Tang Potong

                Gunting ( gaada juga gapapa )

Oke setelah bahan dan alatnya sudah siap kita lanjutkan ke proses pembuatan lifting jacknya.

1. Pembuatan Kerangka Lifting Jack Sederhana

Pertama - tama kita buat bentuk dasar dari kerangkanya. Bisa menggunakan kardus bekas atau kertas karton menggunakan silet atau gunting, tapi disini saya menggunakan kardus bekas. Bagi yang menggunakan stik es krim tidak usah dibentuk lagi karena nanti bentuk dasarnya sama seperti stik es krim.

Bentuk kertas karton atau kardus menjadi sesuka hati kalian tapi usahakan genap jangan ganjil. Kalau digambar menggunakan 8 buah. Jangan lupa beri lubang dibagian tengah, samping kanan dan kiri pada masing - masing kardus. Usahakan agar jaraknya sama. Langkah selanjutnya adalah...

Membentuk setengah dari 8 bagian tadi yaitu 4 buah menjadi bentuk sepeti diatas. Gunakan lidi atau tusuk gigi untuk menyambungkan kardus satu dengan kardus yang lain seperti digambar. Kali ini tidak usah diberi lem G seperti di artikel Inilah Cara Mudah Membuat Tangan Robot Sederhana Dengan Sistem Hidrolik. Biarkan saja seperti itu. Lanjut ke langkah berikutnya...

Potong satu sedotan bekas menjadi 2 bagian, setelah itu masukkan pada lidi bagian tengah seperti gambar diatas. Kenapa kita menggunakan sedotan bekas ? Selain untuk memperbagus, sedotan bekas tersebut berfungsi sebagai penyekat antara kerangka 1 dengan kerangka 2. Untuk lebih jelasnya silahkan lihat gambar dibawah...

Sekarang kita dapat melihat dengan jelas fungsi sedotan tersebut. Setelah kerangka jadi seperti bentuk diatas, kita akan masuk ke tahapa berikutnya yaitu...

Baca juga : Tutorial Membuat Lampu Tidur Unik Berbentuk Awan

2. Pembuatan Alas Liftinng Jack Sederhana

Oke pertama - tama kita ukur lebar kerangka lifting jack yang sudah jadi, setelah itu buat bentuk persegi panjang. Usahakan kita lebihkan sedikit dari lebar kerangkanya agar bisa dibentuk seperti gambar dibawah.

Setelah jadi seperti bentuk diatas, jangan lupa beri lem agar rekat maksimal. Oh iya sebelum di beri lem , kita beri dua lubang pada kedua ujung alas tersebut. Lihat gambar dibawah agar lebih jelas.

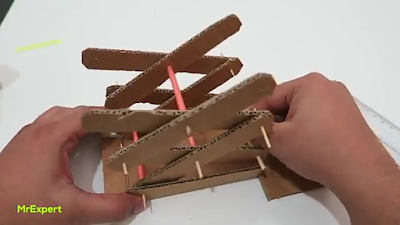

Jika alas sudah siap, berikutnya adalah meletakkan kerangka yang sudah jadi ke alas yang baru kita buat. Masukkan lidi atau tusuk gigi ke lubang alas yang sudah dibuat melewati bagian bawah kerangka sebagai pengunci. Untuk lebih jelasnya lihat gambar dibawah.

Nah setelah jadi seperti gambar diatas, Berikutnya kita beri lem 2 ujung bagian atas sebagai perekat alas bagian atas. Kenapa hanya 2 ? Kenapa tidak semuanya ?

Jika kalian ingin tahu jawabannya silahakan perhatikan gambar dibawah.

Alasan kenapa tidak semuanya diberi lem adalah saat lifting jack naik keatas salah satu dari 2 ujung harus bergeser agar tidak macet saat naik, begitu...

Next tahap pembuatan sistem hidrolik lifting jacknya.

3. Pembuatan Sistem Hidrolik Lifting Jack Sederhana

Sama seperti artikel sebelumnya, kita akan menggunakan mainan suntik - suntikan juga sebagai sistem hidrolik lifting jack ini. Bedanya jumlahnya kali ini lebih sedikit, hanya mebutuhkan 2 buah mainan suntik - suntikan dan seutas selang ( pendek tidak apa - apa )

Setelah bahan - bahannya sudah disiapkan, kita langsung pasang selangnya ke salah satu mainan suntik - suntikan. Lalu beri lem agar tidak mudah bocor atau lepas.

Setelah itu isi mainan suntik - suntikan satunya dengan air, lalu pasangkan pada selang dan beri lem agar tidak mudah bocor atau lepas.

Langkah berikutnya adalah memberi lem pada salah satu gagang mainan suntik - suntikan kemudian tempelkan pada lidi bagian bawah lifting jack. Seperti gambar berikut ini.

Taraaa, lifting jack sederhana siap di uji coba.

Bagaimana simple kan. Selain itu bahan dan alatnya mudah didapat pula. Selamat mencobanya dirumah !!!

Penutup

Terima kasih buat kalian yang sudah membaca artikel tentang " panduan simple membuat lifting jack sederhana " ini. Jika kalian merasa ada pertanyaan atau kurang jelas dengan tutorialnya kalian bisa bertanya lewat komentar atau melihat videonya secara penuh melalui sumber dibawah. Terima kasih dan sampai jumpa di artikel berikutnya.
